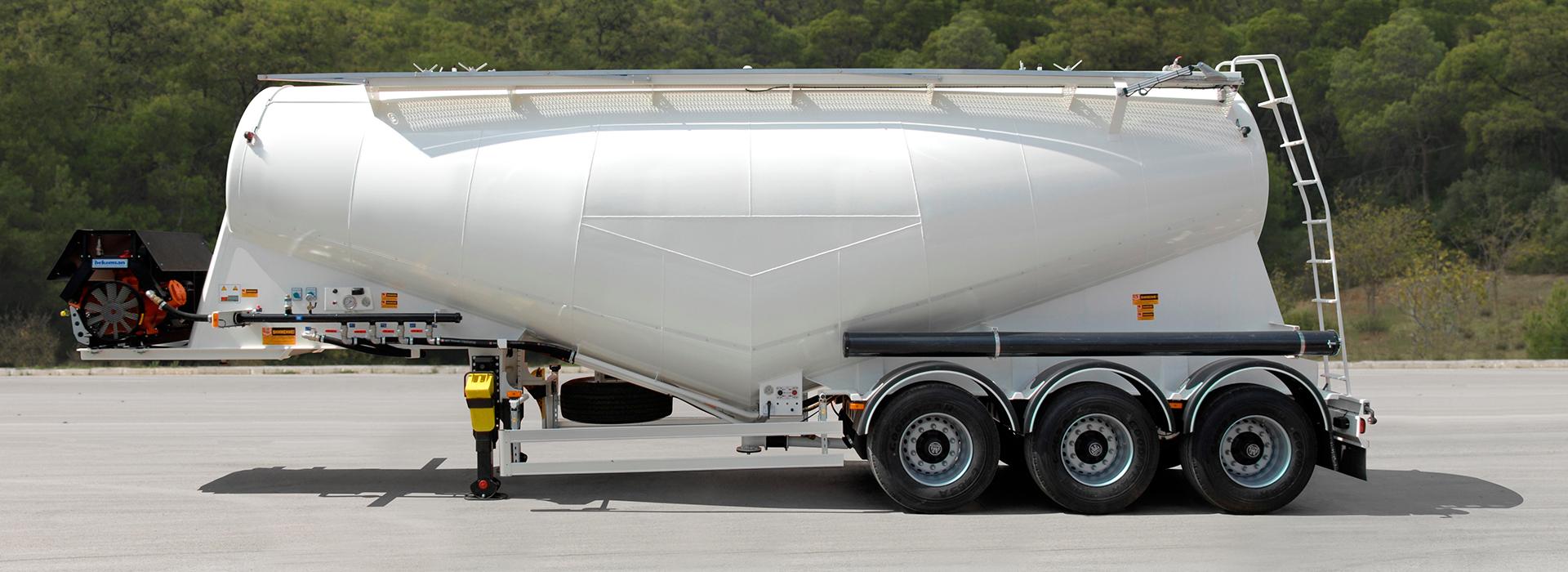

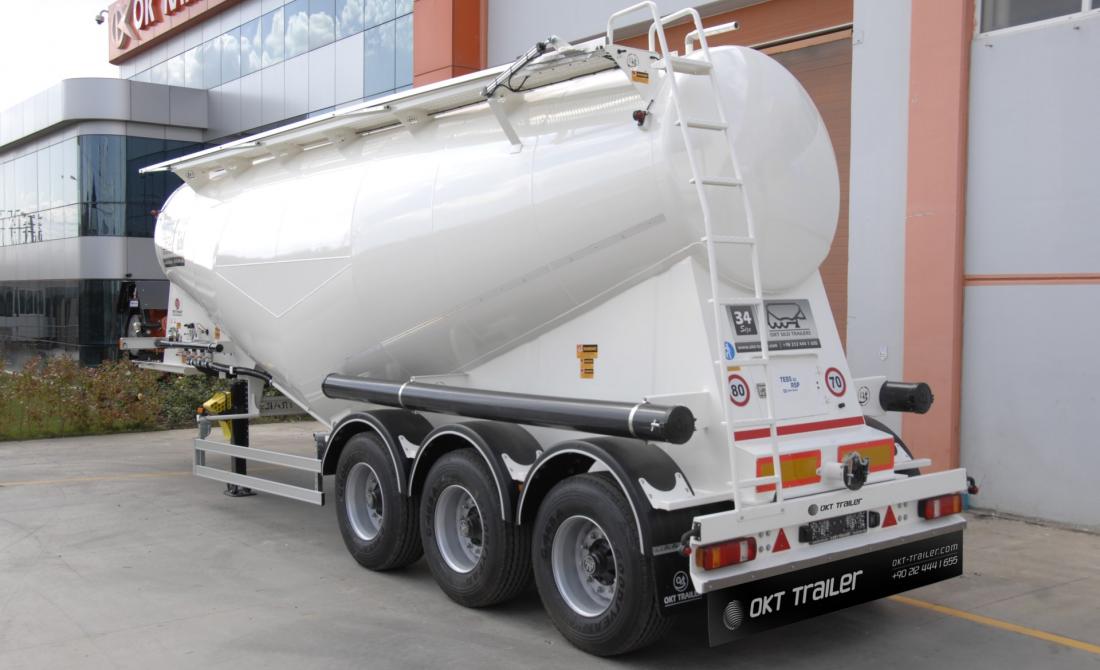

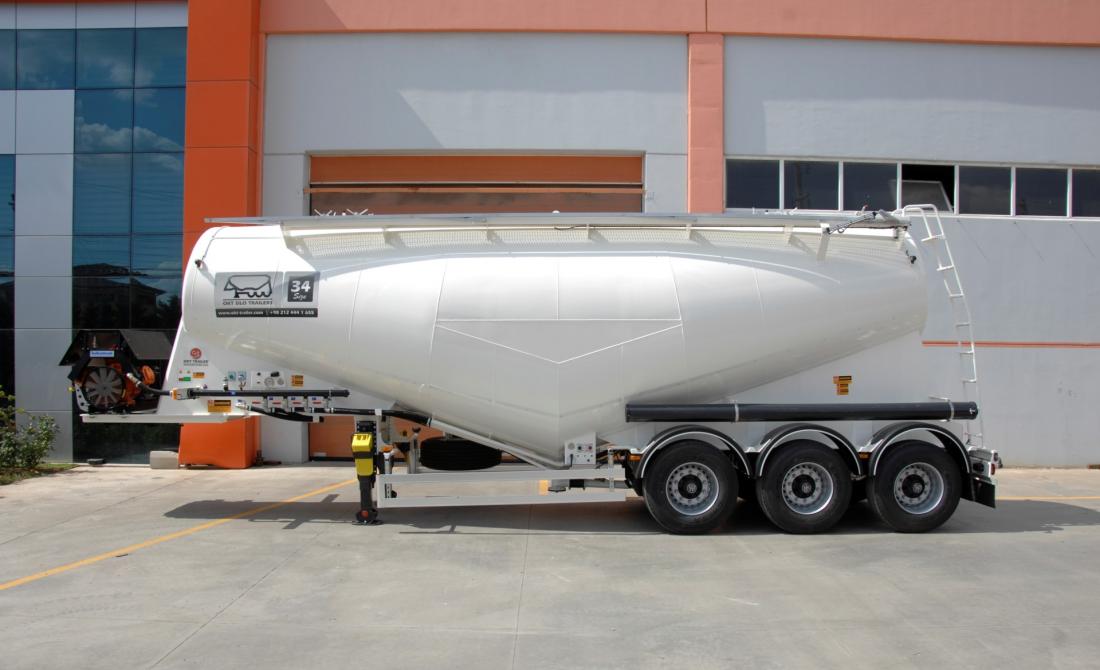

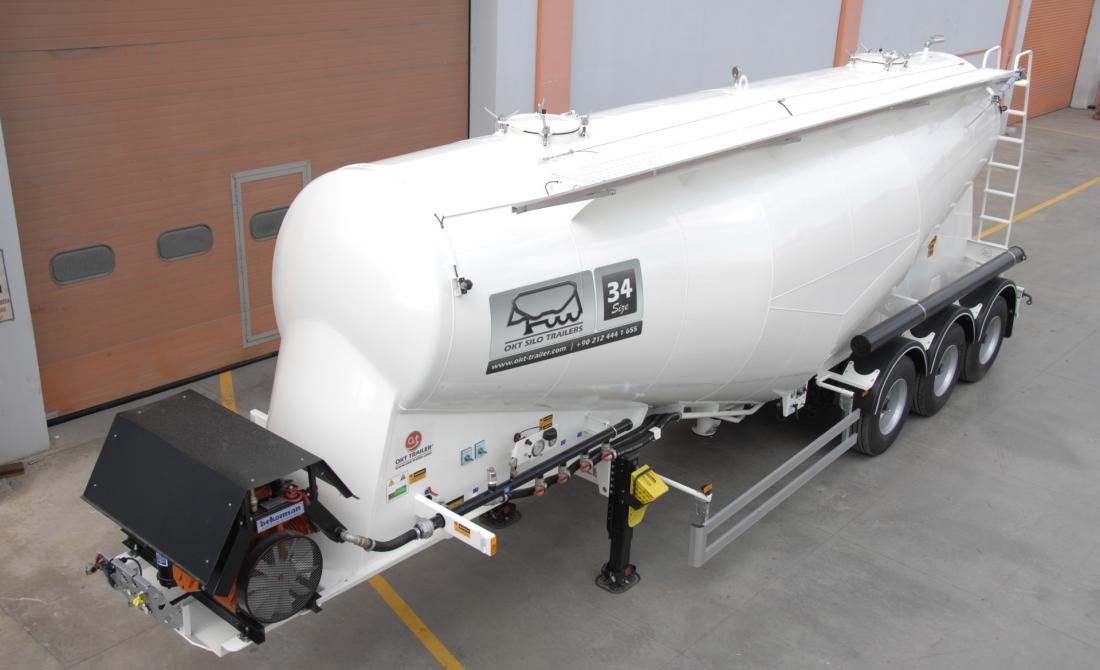

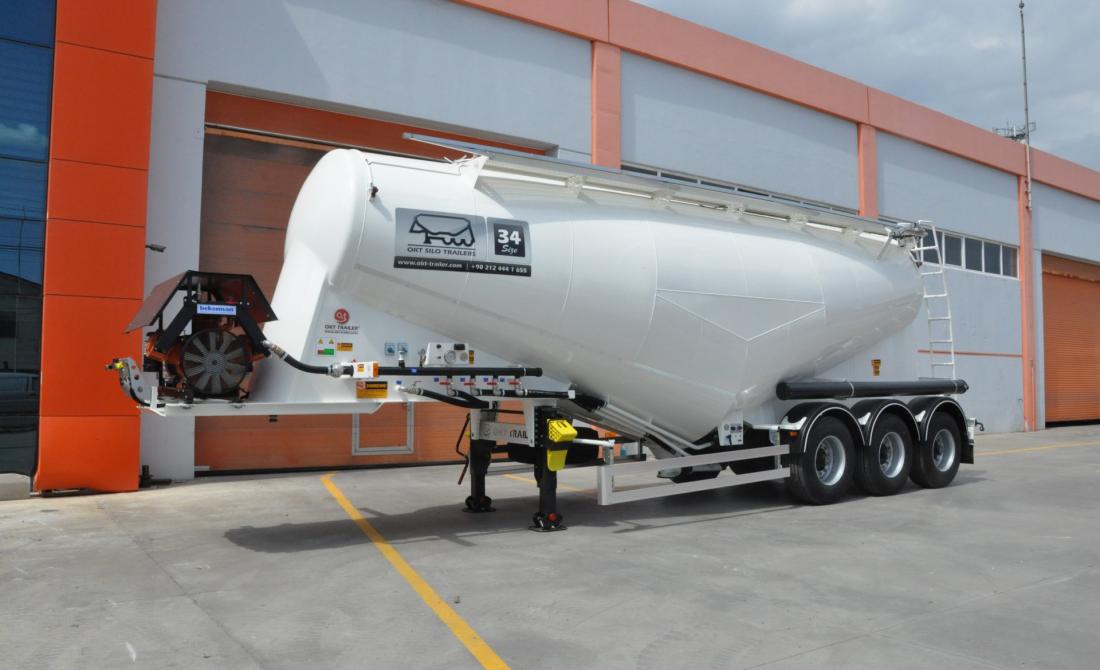

V TİPİ YATAY SİLOBAS SEMİ TREYLER

Geleneksel  Açı

Avrupa Basınçlı Kaplar Yönetmeliği ve ihtiyaca göre CE uygunluk onayına sahip, kendi know-how lisansımız ve üretim teknolojilerimiz ile karbon çelik malzemeden, tasarım hesaplamalarına uygun kalınlıklarda, V tipi kesitte, geniş hacim aralığında, geometrik yapısı ile hızlı ve kolay boşaltım sağlayan, tek çıkışlı, yanlardan ve arkadan boşaltım alternatifine sahip V Tipi Silobas Semi Treyler; kesintisiz yüksek performanslı robotik kaynak teknolojisi ile üretilirken emniyetli yapısı ve alışkanlıklarından vazgeçmek istemeyenler için sunduğu Geleneksel Açısıyla ünü sınırları aşar.

30 ~ 37 m³

Hacim Aralığı

Tek

Sevk Hunisi

-40 ~ +80 0C

Tasarım Sıcaklığı

0,5 ~ 3 Bar

Tasarım Basıncı


Sağlam Bir Geçmiş

Geçmişten bugüne değişmeyen çizgisi, güçlü duruşu, güven veren belgelendirme süreçleri ve kazandırdıkları ile kullanıcıları için değerini korur.

Modüler Opsiyonlar

Özel tasarlanan alternatif hacim, boşaltım sistemleri ve donanım seçenekleri; işinizi çözümler.

Tarzı Klasik

Kendine has duruşu, görsel estetiği ve eskimeyen klasik tarzı ile yıllara meydan okur.

Performans Kaynak İster

Dayanıklı gövde yapısı, üstün üretim teknolojisi ve premium donanımları ile uzun kullanım ömrünü kazanca çevirir.

BENZERSİZ ÖZELLİKLER

Otomatik açılır platform korkuluğu
Kullanım kolaylığı, güvenlik sağlar ve fren sistemini otomatik olarak kitler

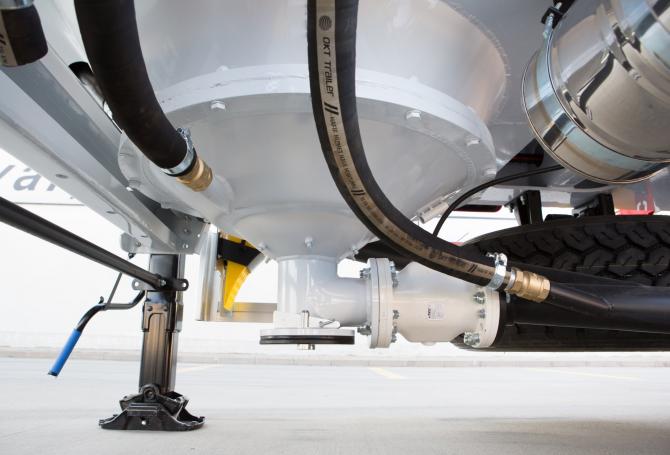

Müdahale edilebilir alt çıkış hunileri
Kamloklu bağlantı ile tıkanmalara karşı hızlı ve kolay müdahale edilebilirlik sağlar, gövde içinin kolay temizlenebilirliğini sağlar
Alt çıkış hunisi üzerindeki hat çıkışları
Pnömatik kontrollü, ergonomik, müdahale edilebilir
Portatif kompresör montaj platformu
Titreşim sönümleyici, Hafif, Mukavemetli

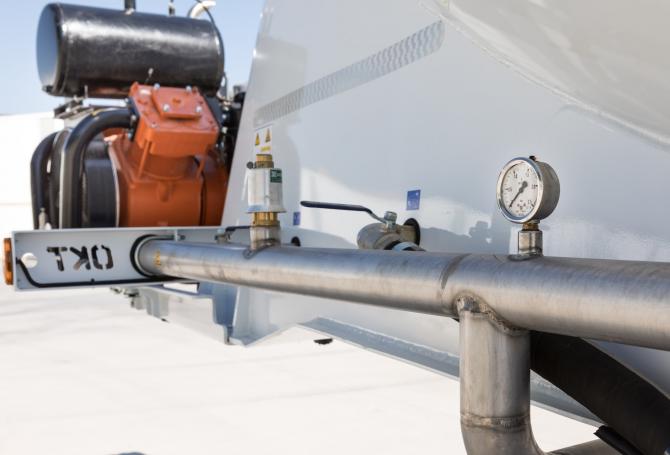

Emniyet valfi ve manometreler
Emniyetli basınç kontrolü sağlar
Gruplandırılmış, tanımlı ve sistematik boşaltım hattı tesisatı
Ergonomik, kolay ulaşılabilir, kontrollü ve hızlı müdahale sağlar
97/23/EC Basınçlı Kaplar Yönetmeliğine uygun gövde üretimi
CE sertifikalı, emniyetli, Ulusal ve Uluslararası güncel mevzuata uygunluk
Kesintisiz yüksek performanslı robotik kaynak teknolojisi
Gövde üzerindeki gerilim etkisi ve insan faktöründen oluşan kaynak hataları minimize eder, çarpma ve darbelerden oluşabilecek deformasyonlara karşı emniyetli

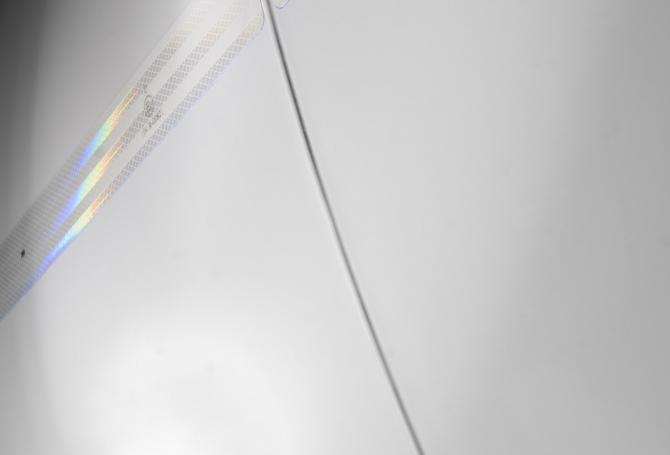

Geliştirilmiş teknik teçhizat ile homojen boya uygulaması
Vernikli boya kalitesinde yüzey parlaklığı sağlanır
Gövde ve şasi üzerinde bütünsel konstrüksiyon
Her türlü yol şartlarında gövde ile şasi arasında mükemmel uyum sağlar, mukavemeti arttırır, gövdeye gelen kuvveti dağıtarak gerilimi azaltır
Almanya KBA’dan onaylı 2007/46/EC Araç Tip Onayı
Ulusal ve Uluslararası güncel mevzuata uygunluk

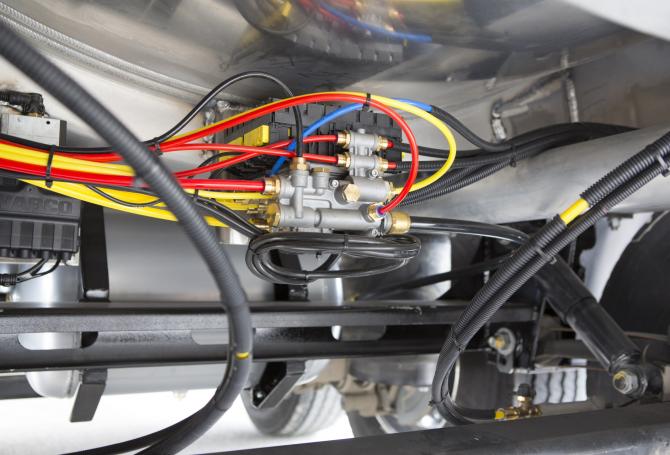

Renkli, POLYAMIDE hava hortumları
Tesisat kablolarında karmaşayı önler, servis kolaylığı sağlar

TEKNİK ÖZELLİKLER

Ölçüler
Genişlik : max. 2.550 mm
Yükseklik : max. 3.850 mm *
Dingil Mesafe Aralığı : 1.300 ~ 1.400 mm *
King-Pin Yüksekliği : 1.250 ~ 1.350 mm *
Boş Ağırlık : 6.700 ~ 8.000 kg *

Kapasite
Geometrik Hacim : 30 - 34 - 37 m³ *
Sevk Hunisi : 1

Silobas
Kategori : 4
Yapı Malzeme Serisi : Karbon Çelik
Taşıyacağı Ürünler : Çimento vb. toz ve granül malzemeler *
İşletme Sıcaklığı : -40˚C +80˚C
İşletme Basıncı : 2 bar
Test Basıncı : 3 bar
Sertifikalandırma : ISPESL CE (2014/68/EU Basınçlı Kaplar Yönetmeliği)

* Ürün tipi ve opsiyonel donanım seçiminize bağlı olarak değişiklik gösterir.

Silobas Gövdesi
  • AD 2000 dizayn standardına uygun, V tipi tek çıkışlı tasarım,
  • Yüksek mukavemetli çelik malzeme,
  • ISO 3834 Kaynaklı imalat kalite yeterlilik onaylı,
  • Kesintisiz yüksek performanslı robotik kaynak teknolojisi kullanılarak, gövde üzerindeki stres etkisi ve insan faktöründen oluşan kaynak hataları minimize edilip çarpma ve darbelere karşı emniyetli hale getirilir,
  • İçerisinde malzeme kalmasını önleyen gövde açısı, vibrasyon etkisi yaratan hava kanalları ile taşınan malzemeyi ortaya toplayarak hızlı boşaltım imkânı sağlayan, konik dizaynlı huni şeklinde DN 800 tek boşaltım çıkışlı gövde tasarımı,
  • DN 400 boşaltım çıkış flanşına cıvata ile montajlı, alt gövde metaline sürtünmeyi engelleyen, titreşimi sağlayan, içi sökülüp takılabilen elyaf örgülü kumaş tela bezi ile kaplı DN 200 sevk hunisi,

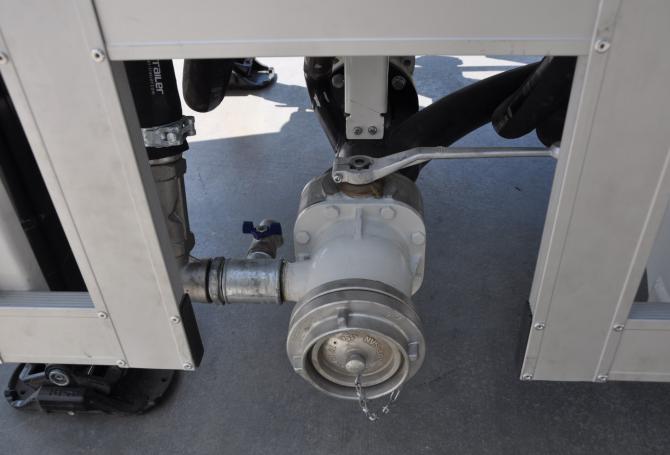

  • DN 200 sevk hunisi T çıkışının alt kısmındaki kamlok bağlantılı servis kapağı, gövde içindeki boşaltma tıkanıklıklarına hızlı müdahaleyi kolaylaştırır ve gövde içinin temizliğinde pratik çözüm sağlar, yan kısmındaki sevk hattı çıkışı da kendine cıvatalı flanş ile montajlı, sökülüp takılabilir, pnömatik kontrollü boşaltım valfi ile malzeme akış kontrolünü sağlar,
  • Şasi birleşim noktalarında, gövde mukavemetini arttırmak, stres etkisini azaltmak için tasarlanan bütünsel konstrüksiyon, mükemmel bir uyumlulukla, sertifikalı uzman kaynakçılar tarafından sinerjik kaynak makineleri ile elde edilir,
Dolum/Boşaltım Hattı:
    Dolum Hattı

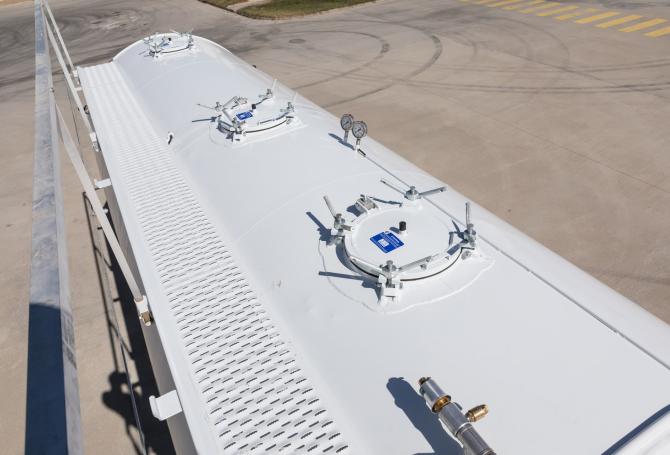

    • Menhol kapaklar ile üstten dolum
    Boşaltım Hattı
    • Sevk hunisinden, hızlı, aşınmayı azaltan, tıkanma riski olmayan, kolay müdahale edilebilir, flanşlı, cıvata bağlantılı, direkt,
    • DN 200 alt çıkış borulaması ile sürüş yönüne göre arkadan ya da soldan çıkışlı boşaltım hattı ve çıkış ucunda çift pernolu kamlok bağlantılı kapak,
    • Aşınmaya karşı dışarıdan takviye ile güçlendirilmiş kaynaklı birleşim noktaları,

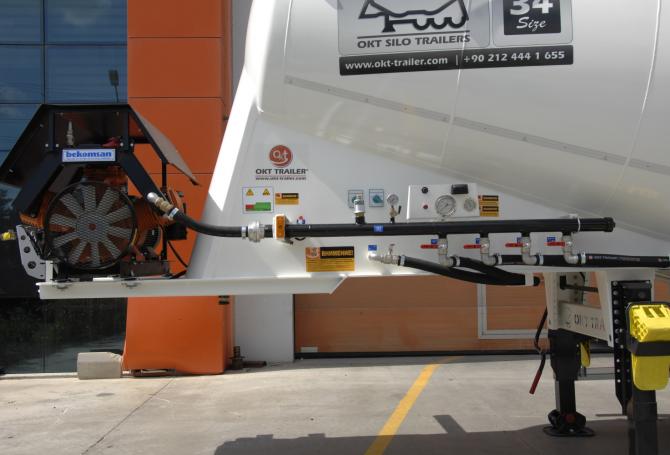

    Hava Hattı Tesisatı
    • Ergonomik, kolay ulaşılabilir, kontrollü ve hızlı müdahale sağlayan, gruplandırılmış, tanımlı ve sistematik,
    • Kompresörden gelen basınçlı havanın gövde içerisine geçişi sağlayan, kontrollü, tank içi hava giriş vanası,
    • Boşaltım sırasında, olası tehlike anında basınçlı havanın tahliyesini sağlayan, acil hava tahliye vanası,
    • Kollektör borusu içerisindeki havayı tahliye eden, kollektör içi tahliye vanası,
    • Gövde içerisindeki malzemenin boşaltma hunilerine akışını hızlandıran, kontrollü, hava titreşim vanası
    • Malzeme sevk hattında malzeme akışını hızlandıran, tahliye hızlandırma jet vanaları

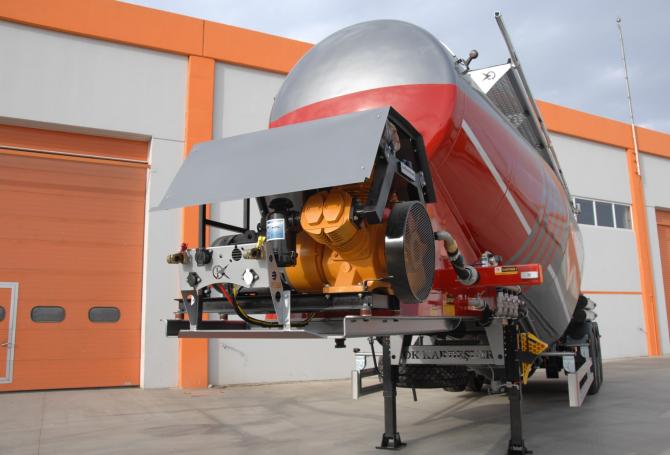

    Kompresör ve Bağlantı Platformu
    • Opsiyonel olarak tercih edilen kompresör,
    • Kompresörün çalışması esnasında oluşan titreşimi sönümleyen özel takoz, pleyt tablası ile bütünleşik, emniyetli kompresör bağlantı platformu,
    Şasi:
    • Gövde dizaynına uygun, çelik lamaya kaynaklı, devrilme emniyeti sağlayan özel tasarım, çelik monoblok şasi,
    • Şasi konstrüksiyon parçaları mükemmel bir uyumlulukla, ISO 3834 Kaynaklı imalat kalite yeterlilik onayı kapsamında sertifikalı kaynakçılar tarafından sinerjik kaynak makineleri ile üretilir,
    Şasi Ekipmanları
    King-Pin : ECE R 55 regülasyonuna uygun aksam tip onaylı, 2” veya 3,5” alttan sökülüp takılabilen
    Mekanik Ayaklar : Her biri çift hızlı, 25 ton dinamik, 50 ton statik yük kapasiteli treyler destek ayakları

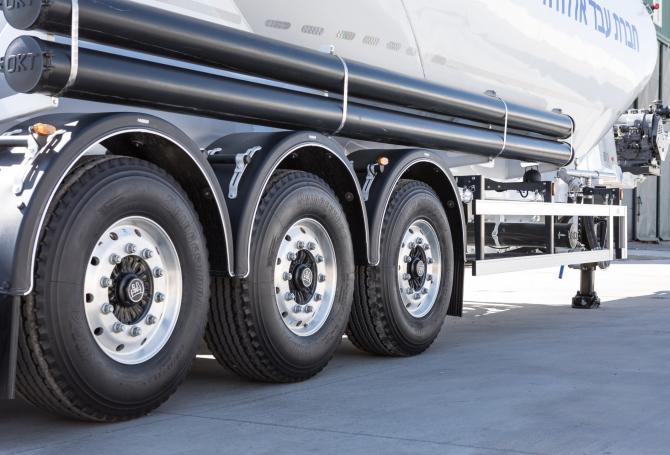

    Dingiller : Her biri 9 ~12 ton kapasiteli, mekanik veya hava süspansiyonlu, kampana veya disk frenli dingil seti
    Jantlar : 11,75 – 9,00 x 22,5
    Lastikler : 385/65 R 22,5 (Tek) veya 315/80 R 22,5 (Çift)
    Fren Sistemi : ECE R 13 regülasyonuna uygun EBS/ABS fren sistemi
    Elektrik Sistemi : ECE R 105 regülasyonuna uygun ADR’ li elektrik seti
    Tampon : ECE R 58 regülasyonuna uygun
    Boya:
    • En az 2 kat epoksi astar ile boyama,
    • 2 kat akrilik boya ile son kat “FIRIN BOYA” uygulaması,
    • Geliştirilmiş teknik teçhizat ile gövde üzerinde her noktaya homojen dağılım ve vernikli boya glossunda yüzey parlaklığı sağlanır.

    OKT TRAILER, ürünlerde değişiklik yapma hakkını saklı tutar. Teknik bilgiler yaklaşık veriler olup, standart ürün uygulamalarınana yöneliktir. Ölçüler, kamyon marka ve modeline göre değişiklik gösterebilir. Yukarıda paylaşılan bilgiler teklif niteliği taşımamaktadır. Bizimle iletişiminiz halinde ürünle ilgili diğer detay bilgilere ulaşabilirsiniz.
